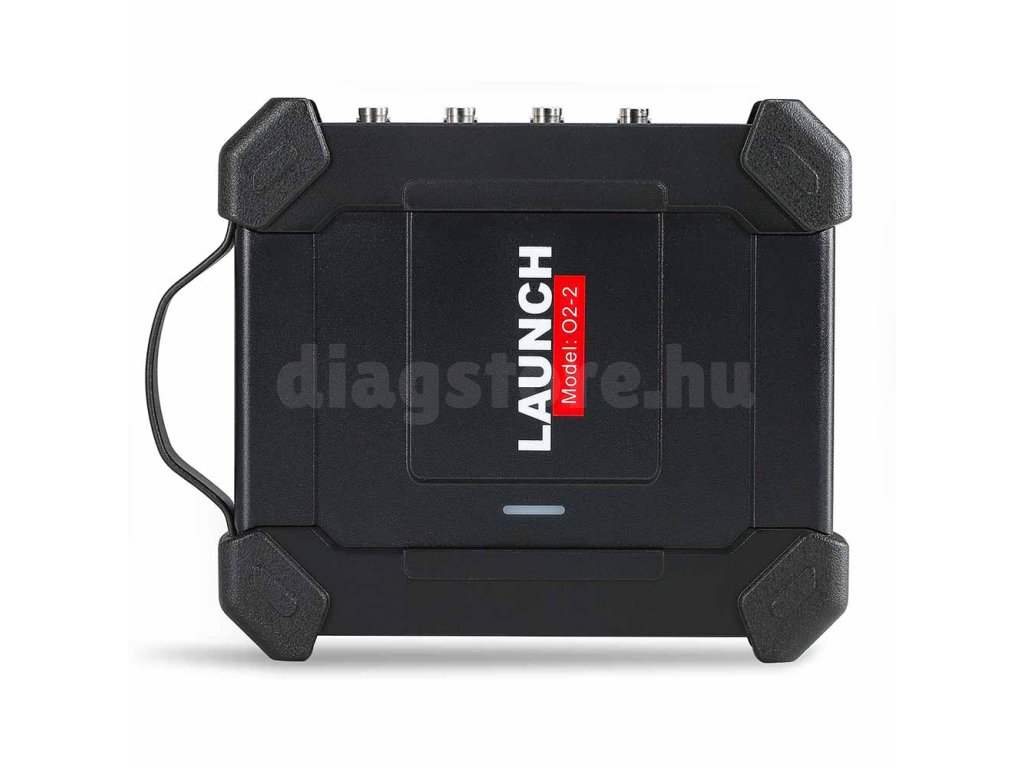

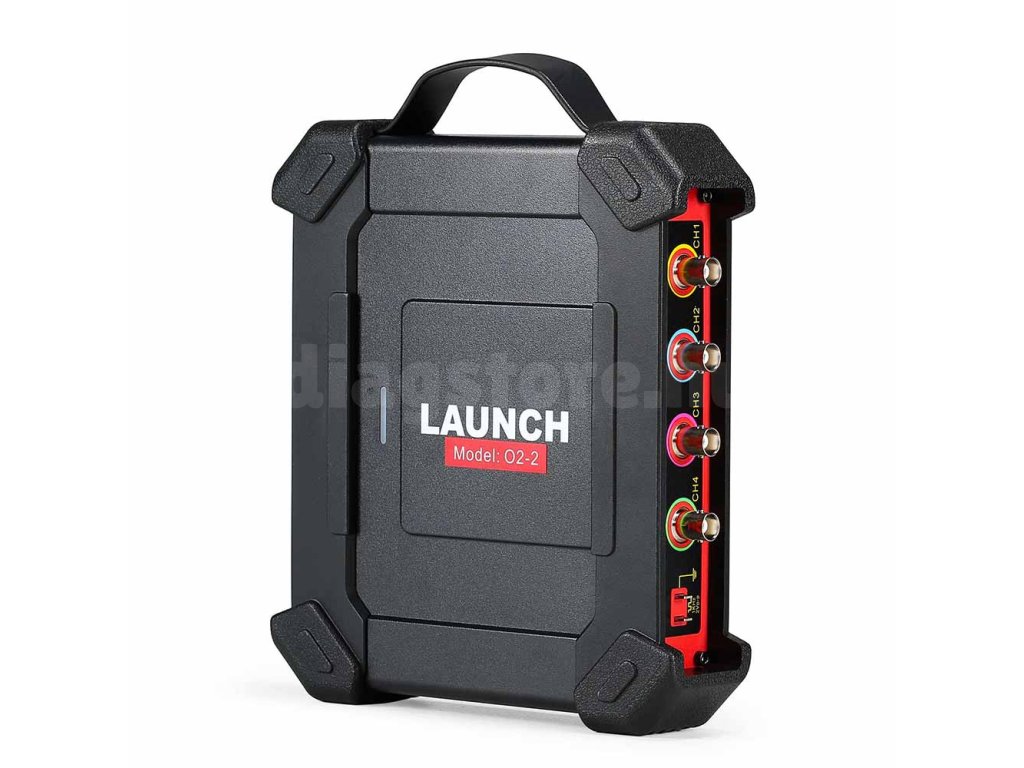

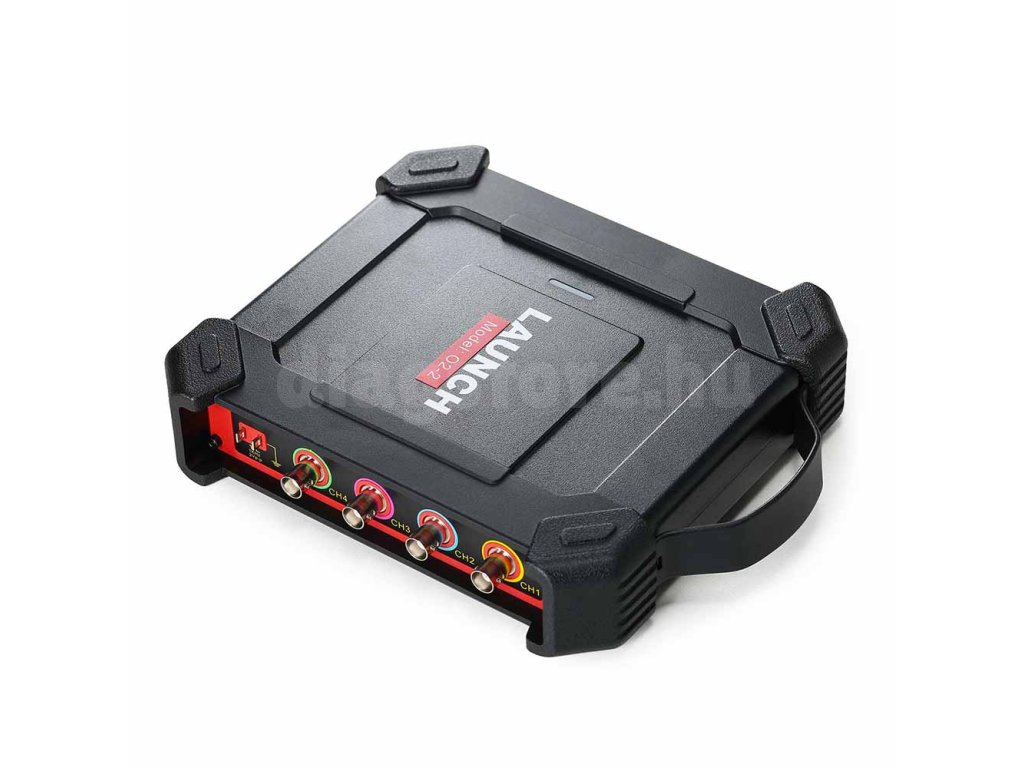

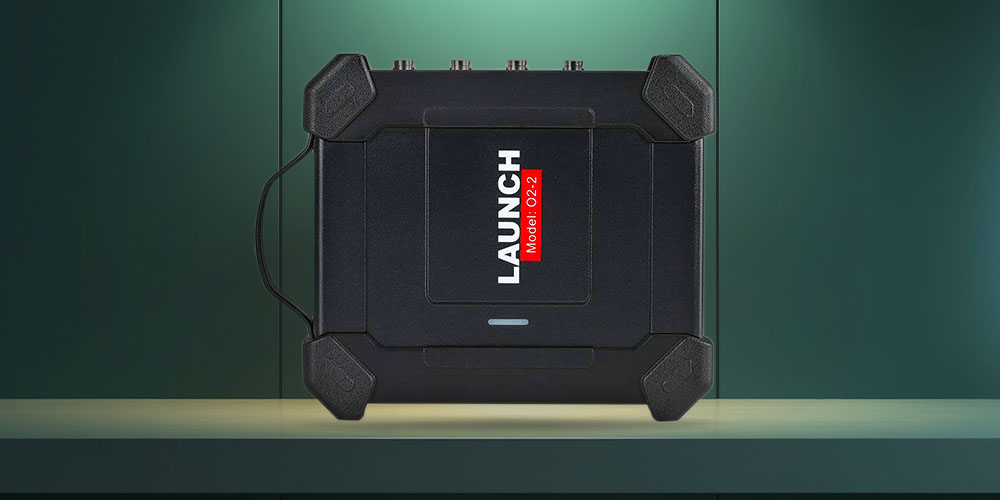

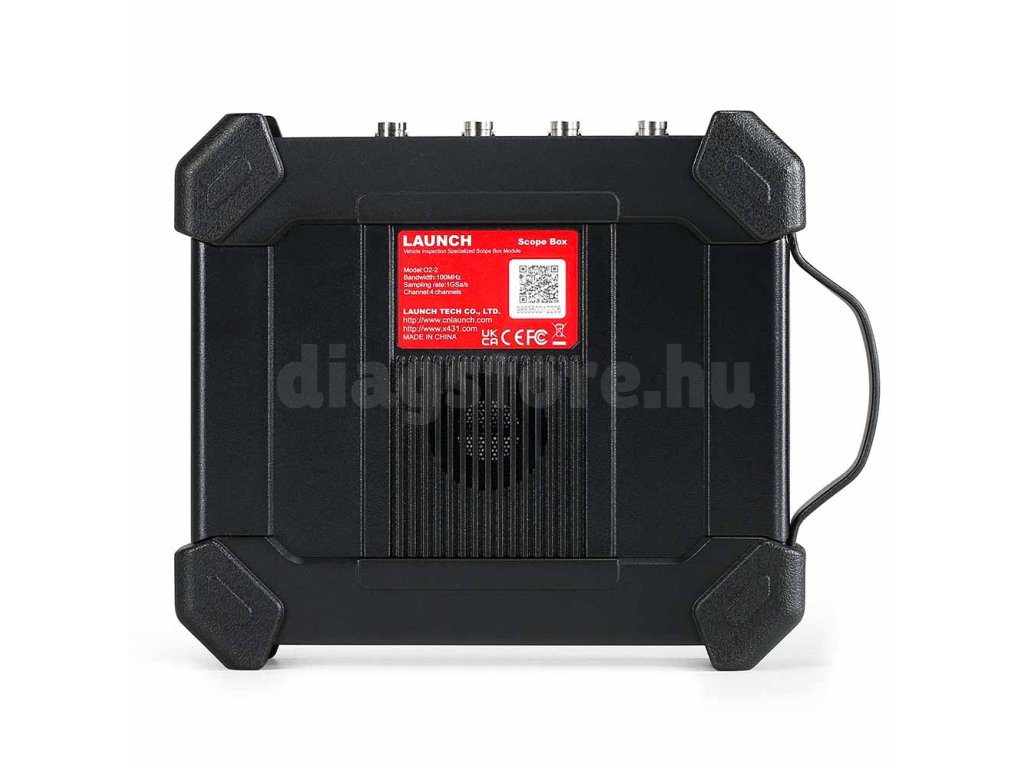

Launch O2-2 4 csatornás oszcilloszkóp
Kód: 2598Termék részletes leírása
A Launch O2-2 Scope Box egy sokoldalú és könnyen használható kiegészítő modul, amely képes a különböző elektromos alkatrészek, például érzékelők, aktuátorok és áramkörök magas szintű hibáinak észlelésére. Az O2-2 alkalmazáson keresztül integrálható az X-431 sorozatú szkennerekkel, így a műhely és a technikusok számára bővíti a diagnosztikai eszközök funkcionalitását.
Kompatibilis számos Launch diagnosztikai eszközzel, például az X431 PAD VII, PRO 5, APEX, V+, IMMO Elite, IMMO Plus, DYNO, PROS V5.0.
Az O2-2 Scope Box fő előnyei
- Képes nagyfelbontású hullámforma-adatok rögzítésére és visszajátszására a későbbi elemzéshez.
- A hullámforma-megjelenítés sebessége szabadon választható a gyorsabb elemzés érdekében.
- Előre meghatározott hullámforma-jelek könyvtára és beépített memória.
- A tesztelt jelek rögzítése és tárolása későbbi elemzéshez és hibakereséshez.
- Automatikus jelbeállítás mind a négy csatornán.
- Minden csatorna külön földelése a tesztjelek torzításának minimalizálására.
- Kiváló minőségű BNC csatlakozók.
- Komplett adapterkészlet gyújtásrendszerekhez, érzékelőkhöz, csatlakozókhoz és egyéb kiegészítőkhöz.
- Számos autóipari teszt, beleértve az áramköröket, érzékelőket, aktuátorokat, a gyújtás tesztelését és még sok mást.
- Hozzáférés 23 automatikus mérési módhoz, amelyek egy képernyőn jelennek meg az egyszerű váltás érdekében.
- Zoom funkció a pontos részletek áttekintéséhez.
- Testreszabható személyes rendszerbeállítások, amelyek konfigurációs fájlként menthetők.
- Támogatja a hullámforma-matematikai műveletek nagyítását, például az összeadást, kivonást, szorzást és az FFT funkciót a magas szintű hullámforma-elemzéshez.
Paraméterek
| Csatornák | 4 |
| Sávszélesség | 100MHz |
| Növekedési idő | ≤3.5ns |
| Maximális mintavételi sebesség | 1Gbps |
| Bemeneti ellenállás | 1MΩ±1,5% |
| Tárhely mélysége | 10M |
| Mintavételi bitek száma | 8bit |
| Vertikális pontosság | 3% |
| Vertikális tartomány | 5mV~10V |
| Invertálás | Támogatott |
| Csatorna összekapcsolás | DC, AC |
| Időalap tartomány | 1ns-1ks |
| Az időalap pontossága | 20ppm |
| Mintavételi mód | Normál |
| CANBus dekódolás | CAN, LIN |
| Trigger típus | Edge, impulzusszélesség |
| Trigger mód | Normál, Auto és Single SEQ |
| Trigger összekapcsolás | DC, zajszűrés |
| Math | Dupla hullám FFT |
| Kijelző | YT, Zoom, Roll |
| Roll mód | 200ms/div - 1000s/div |
| Automatikus konfiguráció | Támogatott |
| Automatikus mérés | 23 |
| Kurzor | Vízszintes kurzor, függőleges kurzor |
| Áramellátás | USB port, DC IN port |
| Adatátviteli módszer | USB |
| Jármű konfigurációs opciók | Áramkörök, érzékelő, aktuátorok, gyújtás |
| Működési hőmérséklet | 0 ℃ - 50 ℃ |
| Áramellátási tartomány | USB: 5V/1A DC: 12V/24V |
| Kompatibilitás | Egyetlen alkalmazás több táblagépfelbontással kompatibilis lehet |
| Multi-touch gesztusok | Támogatja a kétpontos érintést, a hullámforma függőlegesen vagy vízszintesen nagyítható vagy kicsinyíthető |
| Firmware frissítés | Támogatja az online frissítést |
| Trigger | Normál trigger várakozás közben is használható |
| Demo funkció | Igen |
| Osztott képernyő | Igen |
| Mintavételi sebesség | Egyetlen csatorna 1G/s, 2 csatorna 500M/s, több csatorna 250M/s |
| Indítási idő | körülbelül 16s |
| Fogyasztás | körülbelül 7,5W |
A csomag tartalma
- Launch O2-2 Scope Box
- HT 30 tesztkábelek (4 db)
- HT25 másodlagos gyújtásjel-vevő kábel
- Akkumulátor csipeszes kábel
- USB kábel
- HT201 csillapító (2 db)
- Szúrópróba tűk (20 db)
- Multiméter szondák (2 pár)
- Krokodil csipeszek (2 pár)
- Színes anya szondák (5 db)
- Klip típusú biztosítékok 5x20 mm (4 db)
- Csavarfejek (2 db)
- Felhasználói kézikönyv
