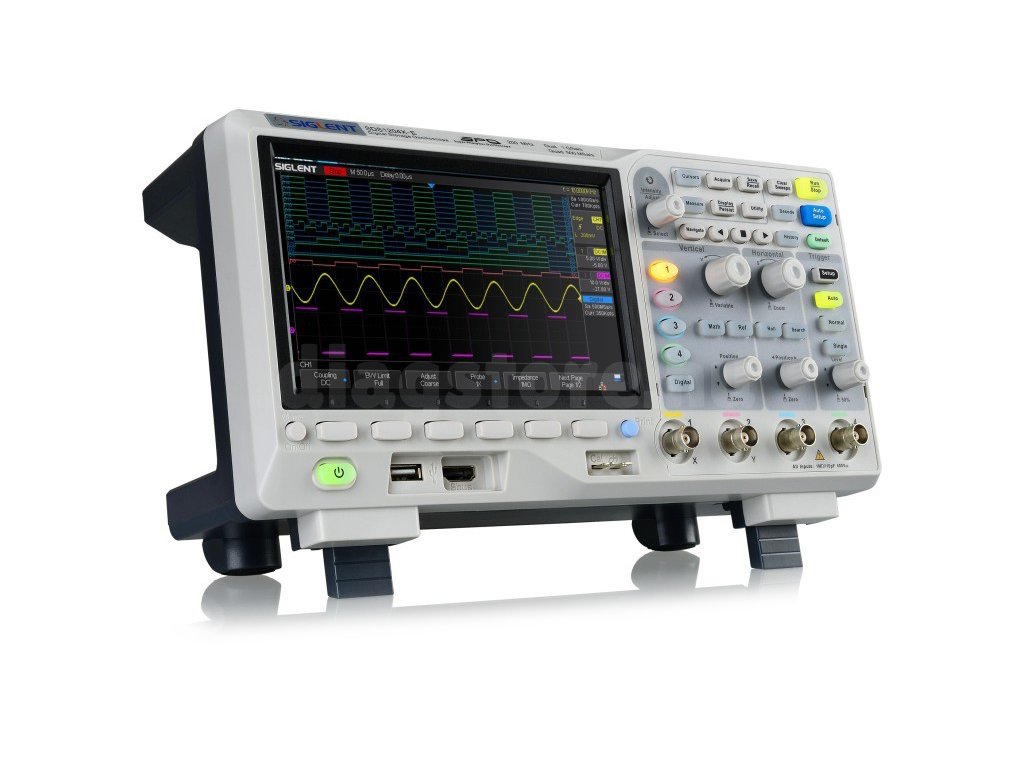

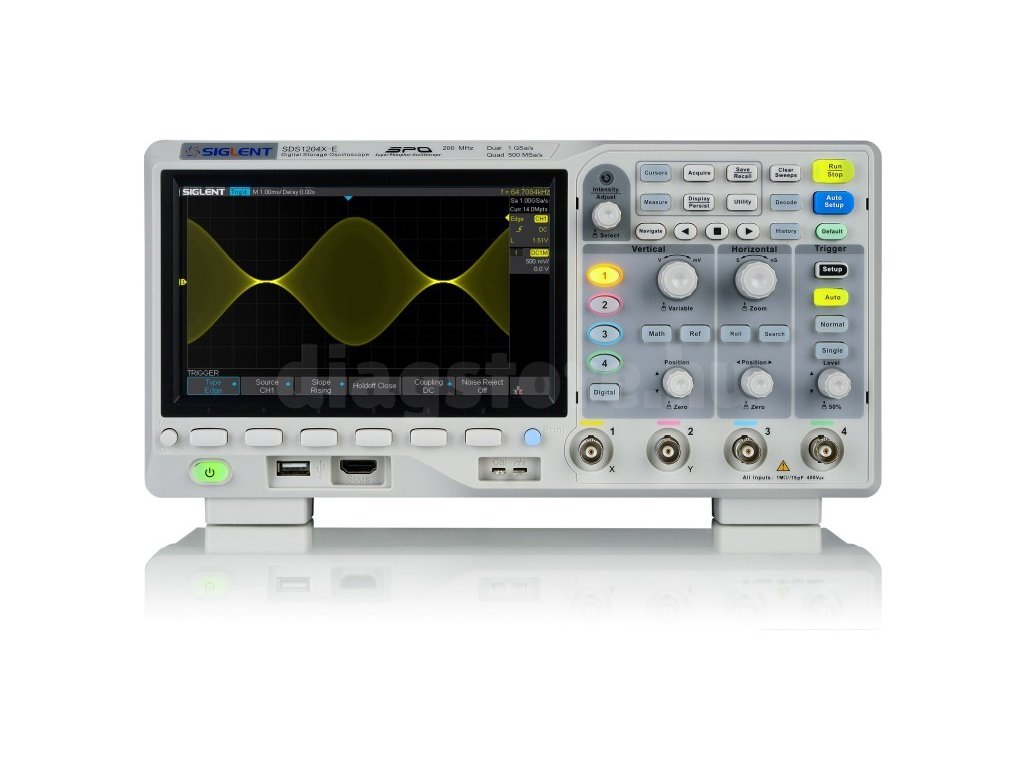

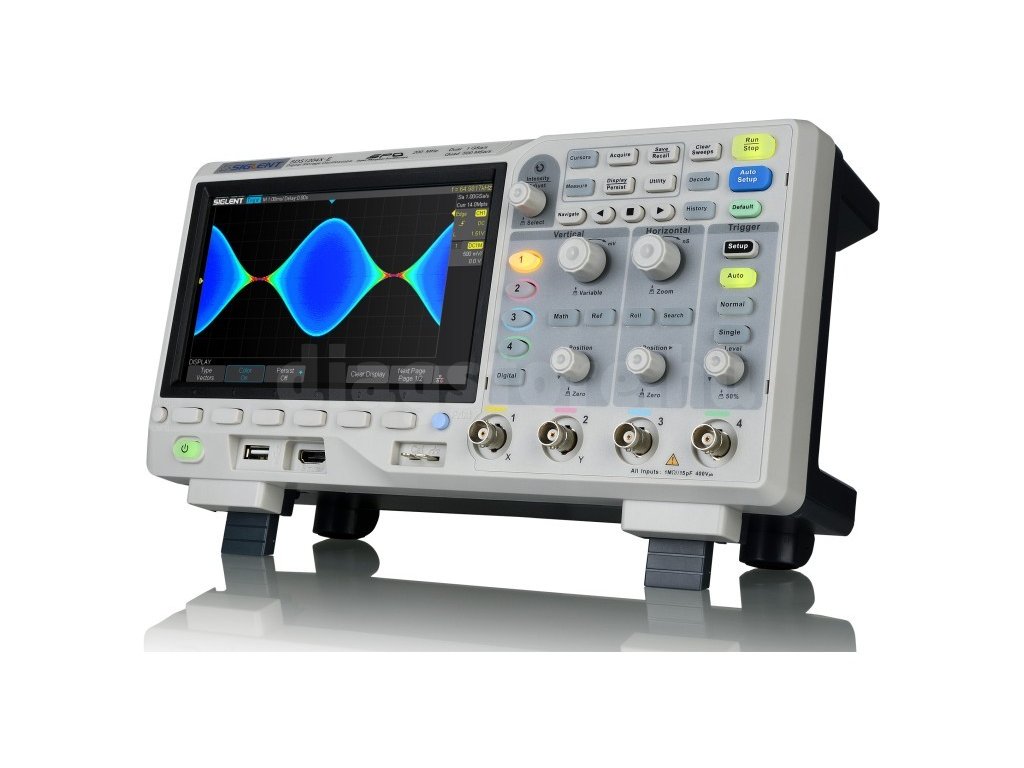

Siglent SDS1204X-E 4 csatornás oszcilloszkóp
Kód: 1212Termék részletes leírása
Ez a négycsatornás modell az "SDS1200X-E" sorozatból egyszerre két csatornán képes mérni . A szonda két ADC-vel rendelkezik, így a mintavételi sebesség csökkenése nélkül egyszerre két csatornán is képes mérni . Ha az összes csatorna aktív, a szonda minden csatornán 500MS/mp sebességgel rendelkezik. Ez a modell akár 200Mhz-es átviteli sebességgel és 14Mpt-tal rendelkezik négy aktív csatorna mellett.
Super Phospor technológia
Az oszcilloszkóp "Super Phospor" technológiával rendelkezik, amely magas jel tisztaságot és rendkívül alacsony zajt biztosít. Ezzel a technológiával mindössze 500µV-ra van szükség áganként. A technológia lehetővé teszi a jel folyamatos továbbítását a processzortól vagy a képernyőtől függetlenül, így olyan hibák is észlelhetők, amelyek nem láthatók a normál tartományban. A standard tartozékok között szerepel egy olyan szonda is, amely képes dekódolni a jeleket az I2C, SPI, UART, RS232, CAN és LIN tartományokban.
Választható kiegészítők
Ehhez a modellhez opcionálisan rendelhető egy funkciógenerátor, amely 25 MHz-es és 16 csatornás logikai analizátort ad hozzá a tartományhoz. Ez az bővítés bármikor csatlakoztatható USB interfészen keresztül. A szonda az internetre is csatlakoztatható internet kábel vagy WiFi dongle használatával, amelyek szintén opcionálisan beszerezhetők. Ez lehetővé teszi a szonda webes felületen keresztüli vezérlését. A szonda SCPI parancsokkal is vezérelhető. Kérjük, vegye fel velünk a kapcsolatot egyedi árajánlatért.
Műszaki adatok
| Sávszélesség | 200 MHz |
| Csatornák | 4 |
| Memória | 14 Mpts csatornánként |
| Függőleges skála | 500 µV/div - 10 V/div |
| Vízszintes skála | 1 ns/div - 100 s/div |
| Szonda attenuáció | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X |
| Frekvenciafrissítési sebesség | 100.000 wfm/s (normál), 400,000 wfm/s (szekvenciális üzemmód) |
| Trigger típusok | Border, slope, pulse width, window, pivot, interval, fade, sample, video |

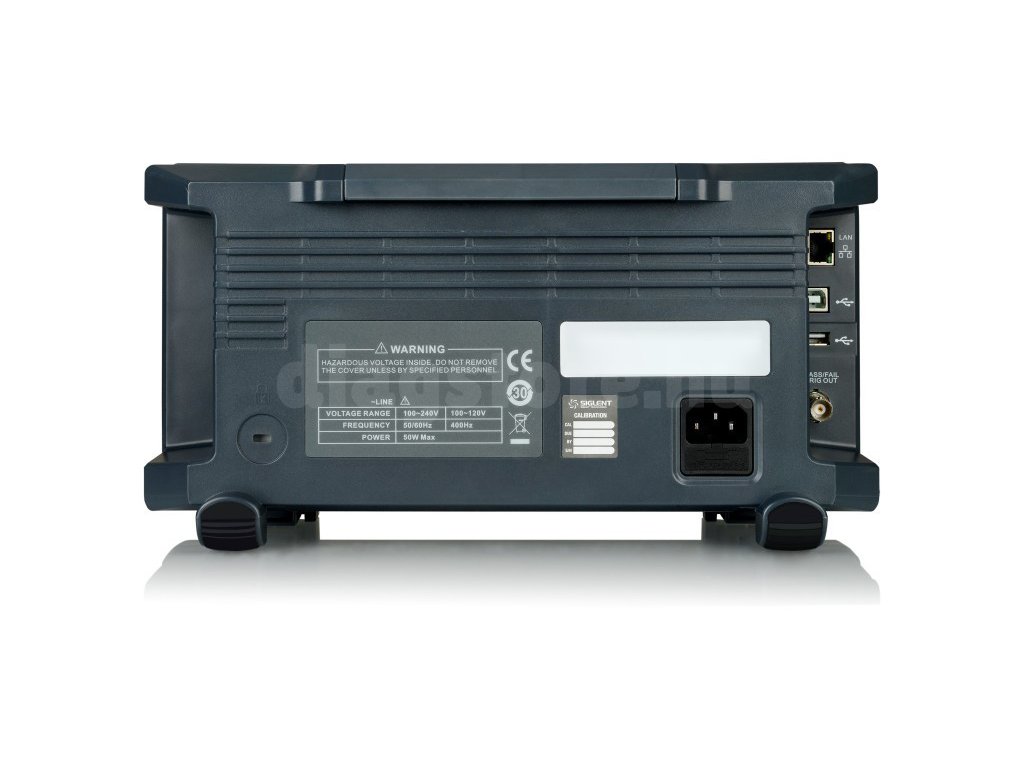

| Csatlakoztatás | USB Host, USB eszköz, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi dongle-on keresztül |
| Dekódolási opciók | IIC, SPI, UART/RS232, CAN, LIN |
| Kijelző | 7" TFT LCD (800x480) |
| Méretek | 325 x 176 x 295 mm |
| Súly | 2,5 kg (3,5 kg a dobozzal együtt) |
A csomag tartalma
- Siglent SDS1204X-E oszcilloszkóp
- USB kábel
- 4 passzív szonda
- certifikáció
- tápkábel
- felhasználói útmutató
